HIWIN上银 PFDI 上银直线导轨滚珠丝杠
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 法兰中间型双螺母内循环PFDI
- 类型:
- 属性: HIWIN上银 PFDI 上银直线导轨滚珠丝杠，-HIWIN上银 PFDI 上银直线导轨滚珠丝杠-HIWIN上银 PFDI 上银滚珠丝杆型号尺寸号表 上银滚珠丝杠维修是一项需要精细而耐心的工作。滚珠丝杠作为一种常用的机械传动元件，其在工业生产中扮演着重要的角色。然而，长时间的使用和环境的影响会导致滚珠丝杠出现故障，需要进行维修。在进行维修前，我们首先要进行全面的检查，确定问题的具体原因。然后，我们会采取相应的措施，一般是拆解滚珠丝杠，去除积累的灰尘和杂质，并重新涂上润滑剂。紧接着，我们会使用专-HIWIN上银 PFDI 上银直线导轨滚珠丝杠--HIWIN上银 PFDI 上银直线导轨滚珠丝杠-

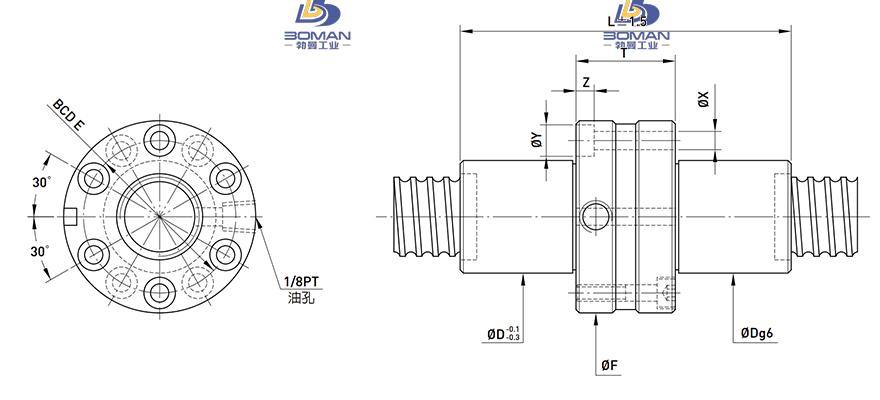

HIWIN上银 PFDI 上银直线导轨滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 16.744 |
|
| 滚珠节圆直径 | 20.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | ||
| 螺母直径 | 36 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 127 |
|
| 螺母安装 | PCD | 46 |
| 额定动负载 | CaN | 1398 |
| 额定静负载 | C0aN | 2774 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 29 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 54 |
HIWIN上银 PFDI 上银直线导轨滚珠丝杠此型号部分数据来源于KURODA DP0802JS-HDNR-0260B-C3S 惠州黑田丝杆
